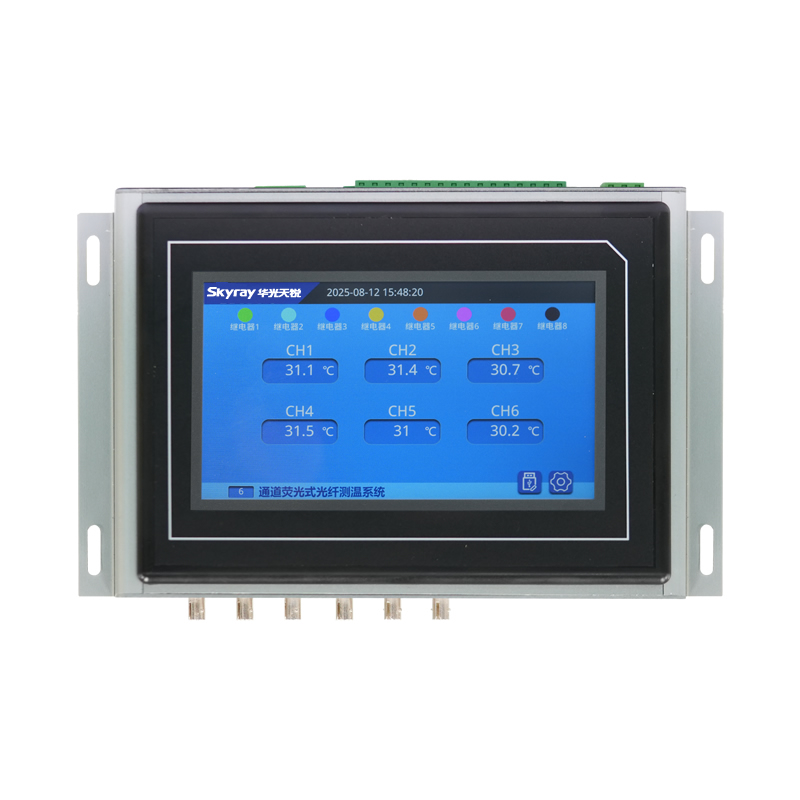

顯示一體化光纖測溫主機為壁掛式安裝，該產品在高電壓、強電磁干擾等特殊環境下測溫有著獨特的技術優勢；其中主機使用的熒光式光纖溫度傳感器的溫度熱點與測量信號接收部分沒有使用電氣連接，能長期高精度和高穩定度工作，這大大提高了其應用范圍；測溫設備的精度及靈敏度高且耐高壓、防腐蝕、可遠程監測、壽命長、體積小，使得產品維護簡易方便、運輸安全；其內部模塊化設計，美觀合理。(以下為標準參數，具體可根據客戶需求定制化，需要詳細功能資料請聯系公司電話：0591-83841511)
環境溫度
-20℃~+65℃
環境濕度
≤95% （25℃）
工作電壓
100 ～ 240VAC
通訊方式/規約
RS485/Modbus-RTU
測量范圍
-40℃~260.0℃?（可定制）
測量精度
±1℃?（可定制）
分辨率
0.1℃
測溫路數
1~24路（可定制）
傳感器類型
石英光纖，標配5米??(可定制不同長度)
光纖探頭耐壓
80KV(20cm耐壓長度)
存儲溫度
-40℃～70℃
光纖探頭直徑
2.5mm/3mm（可定制）
管理認證標準
ISO9001:2015國際質量管理體系認證
檢驗實驗標準
IEC61000-4:1995 國際標準
GB/T17626-2008《電磁兼容試驗和測量技術》標準

變壓器光纖測溫裝置的價格

變壓器光纖測溫裝置的安裝與維護成本

1. 安裝成本：
   • 設備采購費用：光纖測溫裝置包含主機、光纖傳感器、連接線纜等核心部件，價格因品牌、技術、精度、通道數量不同而有較大差異。一般基礎款的小型變壓器光纖測溫裝置，采購成本可能在數千元，如一套適用于普通箱式變壓器、具備基本功能的光纖測溫裝置，售價約元。而用于大型、高電壓等級變電站變壓器的高精度、多通道復雜裝置，采購成本可達數萬元甚至更高。例如，一套應用于 500kV 大型變電站核心變壓器，具備高分辨率、抗強電磁干擾的光纖測溫系統，設備采購費用可能超萬元。
   • 安裝人工成本：安裝過程需專業技術人員操作，人工成本與安裝復雜程度、變壓器數量及安裝環境相關。對于小型、安裝環境簡單的變壓器，如小區配電房的箱式變壓器，單個變壓器安裝人工成本可能在元。若在大型變電站，變壓器數量眾多且安裝環境復雜（如空間狹窄、需高空作業等），安裝人工成本會大幅增加。像在一個擁有數十臺變壓器的大型樞紐變電站進行光纖測溫裝置安裝，整體人工成本可能達萬元。此外，若涉及既有變壓器改造加裝光纖測溫裝置，因需停電作業、拆除部分原有設備等，安裝難度和人工成本都會顯著提高 。
   • 輔助材料與工具費用：安裝時需用到光纖固定夾具、接續盒、密封材料、光纖熔接機等輔助材料與工具。以一個中型變電站為例，采購光纖固定夾具、接續盒等輔助材料費用可能需數千元；而專業光纖熔接機價格較高，一臺質量可靠的光纖熔接機價格在數萬元，若施工方無此設備需額外租賃，租賃費用也會增加安裝成本。不過，若施工規模較大，輔助材料可批量采購降低單價，在一定程度上控制成本 。
2. 維護成本：
   • 設備更換成本：光纖測溫裝置理論使用壽命長，如光纖傳感器一般可達 10 – 20 年甚至更久。但實際運行中，受惡劣環境（如高溫、高濕、強腐蝕）、外力損壞等因素影響，部分部件可能需提前更換。像在化工園區等強腐蝕環境下運行的變壓器光纖測溫裝置，光纖可能因腐蝕老化需提前更換，更換一段數米長的光纖及相關配件，成本可能在數千元。不過總體而言，相較于傳統測溫設備（如熱電偶平均壽命 2 – 3 年需定期更換），光纖測溫裝置更換頻率低，長期來看設備更換成本優勢明顯 。
   • 校準與檢測費用：高品質光纖測溫裝置穩定性好，部分產品安裝后 10 – 25 年無需校準，如一些采用熒光光纖技術且質量可靠的產品。但為確保測量精度，部分企業仍會定期校準，校準費用與校準機構、精度要求有關，每次校準費用可能在數千元。日常檢測若采用專業檢測設備與軟件，設備采購或租賃以及軟件使用授權等也會產生一定費用。不過相比傳統測溫設備需頻繁校準（如熱電阻每年需校準），光纖測溫裝置校準與檢測成本更低 。
   • 人工巡檢與維護成本：光纖測溫裝置可實現遠程實時監測，減少人工巡檢頻次。傳統測溫設備需人工頻繁巡檢，而采用光纖測溫后，人工巡檢可數月甚至半年進行一次，降低人工成本。以一座中型變電站為例，傳統測溫設備年均人工巡檢及維護費用超 50 萬元，采用光纖測溫裝置后，此項費用可大幅降低。但在一些特殊情況下，如設備報警、疑似故障時，仍需人工現場排查維修，這部分人工成本不可忽視 。

原理

• 熒光光纖測溫儀中的熒光物質在受到特定波長（受激譜）的光激勵后，會受激輻射出熒光能量。當激勵撤消后，熒光余輝的持續性取決于熒光物質特性、環境溫度等因素。這種受激發熒光通常按指數方式衰減，衰減的時間常數為熒光壽命或熒光余輝時間。不同的環境溫度下，熒光余輝衰減情況不同，探測器通過測量熒光余輝壽命的長短，就可以準確測得探頭所處的環境溫度，并進行監控報警。

特點

1. 抗電磁干擾能力強：采用純光學傳感，對變電站、MRI、微波腔等強電磁場天然免疫，在電磁微波環境下無零漂、無誤報，能準確測量溫度。
2. 高壓絕緣性能好：石英光纖耐壓 > 100 kV，可直接綁扎在 500 kV 變壓器繞組、GIS 觸頭或母排表面，實現 “帶電零距離” 熱點監測，且不降低設備絕緣等級。
3. 免校準、長期穩定：溫度只與熒光壽命相關，與光強、連接器衰減、光纖彎曲無關，安裝后 10-25 年無需再次標定，減少了維護成本和工作量。
4. 微型尺寸，易嵌入：探頭直徑小，可伸入開關柜梅花觸指、電纜接頭縫隙、干式變壓器氣道等狹窄部位，對被測體熱場無擾動，能夠?qū)崿F(xiàn)對狹小空間內的溫度測量。
5. 寬量程、高精度：標準量程 – 40℃-+200℃，特殊型號可到 + 250℃，分辨率 0.1℃，精度 ±0.5℃-±1℃，可以滿足不同場景下的溫度測量需求。
6. 耐腐蝕、長壽命：全石英 + 特氟龍護套，耐油、耐酸堿、耐老化，壽命≥25 年，全生命周期成本最低。
7. 多通道、智能化組網：一臺主機可帶 1-32 路光纖，支持 RS-485/Modbus、4-20 mA、干接點、IEC-61850 等通信方式，可無縫接入 SCADA、NBIoT、云平臺，實現全天候預警，方便對多個測量點進行集中監測和管理。

應用領域

• 電力系統：可用于 500 kV 及以上油浸式變壓器繞組熱點、高壓開關柜觸頭、母排、刀閘、干式變壓器、箱變、環網柜等設備的溫度監測，及時發現設備因絕緣老化或接觸不良所引發的高溫故障，防止電氣火災的發生。
• 工業微波領域：在電子工業中，小型元器件在精確結合過程中，如信用卡中的智能芯片通過對膠粘劑加熱固定時，可用其準確測量膠粘劑在微波加熱過程中的溫度變化。此外，還可用于微波輻射加熱情況下的安全測溫，以及對射頻設備的溫度監測。
• 醫療領域：可用于手術過程中溫度測量、電磁輻射下生理反應的研究以及熱療臨床及各種高頻電磁醫療設備的溫度監控，避免對設備和人體造成不必要的損傷。
• 其他領域：還能應用于化學過程中高腐蝕環境或電化學處理過程的溫度測量、石油化工領域中各種結構部件及環境的溫度監測、軌道交通牽引變繞組測溫以及鐵路客車車廂的軸溫測量等

熒光測溫

利用光纖末端熒光物質的衰減特性對溫度進行測量。
半導體測溫

利用半導體品體材料(砷化鎵)能量帶隙反射光頻譜的躍變特性對溫度進行測量。
光纖測溫裝置
利用光纖傳感技術對油浸式變壓器、電抗器溫度進行在線監測的裝置，

單點光纖溫度傳感器

用于單點溫度測量的光纖溫度傳感器
串式光纖溫度傳感器
在單根光纖上沿光纖長度方向，按一定間隔布置多個測溫點的光纖溫度傳感器
監測主機
由光電信號處理單元和控制單元組成的處理光纖傳感信號的裝置。

光纖接口裝置
將光纖從油浸式電力變壓器內部引出到外部的接口裝置。

傳輸光纜
用于連接光纖溫度傳感器和監測主機(3.8)的傳輸介質。

無源光器件
在光纖通信中內部不發生光電能量轉換的器件。
使用條件
光纖測溫裝置應能在下列條件下正常使用:;
-40℃~+45 ℃(戶外)。-環境溫度:-25℃~+45℃(戶內);
-環境相對濕度:5%~95%。
-大氣壓力:80 kPa~110 kPa。
最大風速:35m/s(離地面10m高，10min平均風速)(戶外)。
最大日溫差:25℃(戶外)。
-日照強度:0.1W/cm'(風速0.5m/s)(戶外)。
覆冰厚度:10mm(戶外)。
場地安全要求:符合GB/T9361中B類安全規定:
測溫裝置安全要求:符合 GB4943.1中安全規定。
–光纖溫度傳感器工作溫度范圍:-40℃~+250℃，–
工作電源:額定電壓為AC220V±22V;頻率為50 Hz±0.5Hz;諧波含量小于 5%。

5.2 光纖測溫裝置
光纖測溫裝置應滿足以下要求:
測量溫度范圍:0℃~+250℃。a)
溫度測量精度:b)
1)在 20 ℃~150 ℃測溫區間內，最大測量誤差不大于1℃;
2)在其他測溫區間內，最大測量誤差不大于2℃。內置傳感器應具備免標定能力，即出廠后不需再次標定即可滿足現場使用要求具有實時、連續監測變壓器、電抗器溫度功能。
具有溫度在線顯示、數據存儲和數據查詢功能，
具有不同測點溫度對比。
通信規約符合 DL/T860(所有部分)或Modbus協議的要求具有長期穩定工作，斷電不丟失數據、自診斷、自復位功能。具有超溫、故障報警功能。

5.3監測主機
監測主機應滿足以下要求:
數據采樣時間不大于 10s;a)
數據存儲數量不小于100000 組數據;b)
外殼防護等級:符合外殼防護等級 I65的要求;c)
滿足GB/T17626.3中電磁兼容特性的要求:d癆怪)
e)根據實際需求，宜具備高溫報警功能。

5.4 光纖溫度傳感器
光纖溫度傳感器應滿足以下要求:a)采用非金屬材料對光纖溫度傳感器進行封裝，且為無源光器件，符合GB/T18901.1的要求:6)光纖彎曲最小曲率半徑不大于50mm;
抗拉強度不小于10N;c)
耐油壓能力不小于 150 kPa;a)
光纖護套具備長期耐熱性能，其相對介電常數與變壓器(電抗器)油相對介電常數相近，偏差e)不大于士20%，且不能降低變壓器(電抗器)絕緣性能;
傳感探頭封裝材料的相對介電常數與變壓器(電抗器)線餅間絕緣紙板的相對介電常數相近偏差不大于士20%;

安裝時應做到止動和防脫落;
顏色易識別，不易脫色。
5.5光纖接口裝置
光纖接口裝置應滿足以下要求:
a)長期允許工作溫度范圍:-40℃~+200℃。
光纖接頭信號插入損耗:≤0.5 dB。
c)耐受壓能力:正壓不小于150kPa，真空負壓不大于15 Pa。
傳輸光纜5.6
傳輸光纜應滿足以下要求:
a)外部傳輸光纜應鎧裝，防鼠咬;
b)光纖測溫裝置在安裝、調試和使用過程中，不允許熔接操作，

以上是部分展示，需要了解熒光光纖測溫裝置的聯系我們

1. 實時監測：
   ? 電氣量：高低壓側電壓、電流、功率、頻率等，支持過流、過壓、欠壓、三相不平衡等異常判斷。
   ? 非電氣量：油溫、繞組溫度、開關/柜門狀態、絕緣電阻等，數據可本地顯示并遠傳。
2. 保護功能：
   ? 變壓器保護：過流（定時限/反時限）、過溫（≥95 ℃告警，≥105 ℃跳閘）、零序（接地）保護、瓦斯（輕/重）保護。
   ? 線路/開關保護：速斷、過壓/欠壓、三相不平衡、防誤操作閉鎖、重合閘、過載保護等。
3. 遠程控制與通信：
   ? 通過 RS485、以太網、4G/5G 等接口，實現“四遙”（遙測、遙信、遙控、遙調），支持后臺 SCADA、調度平臺或手機 APP 集中管理，滿足“無人值守”需求。
4. 規約轉換與事件記錄：
   ? 支持 64 次故障及動作報告、1024 次自檢/變位/遙控記錄，便于故障追溯。

1. 適用場景：35 kV 及以下電壓等級的光伏/風電升壓箱變、配電系統箱變，支持雙繞組或高低壓雙分支接線。
2. 安裝方式：可組屏安裝，也可在開關柜就地安裝，硬件模塊化、擴展靈活。
3. 并網合規：通過防孤島、AGC/AVC 等擴展功能，滿足電網調度與并網驗收要求。

系統組成

• 熒光光纖傳感器：傳感器基于稀土熒光材料的特性，當受到特定波長光的激勵后會產生熒光。熒光的衰減時間常數與溫度呈單值函數關系，通過測量該時間常數即可確定溫度。
• 溫度解調儀：用于為熒光光纖傳感器提供光源，并將傳感器返回的光信號轉換為數字信號，進而傳輸?shù)奖O(jiān)控系統。
• 溫度控制器：具備顯示、報警、風機控制等功能，可實時監測繞組和鐵芯的溫度，并根據設定值進行報警或控制風機啟停。
• 安裝組件：包括保護箱、轉接光纖、貫通法蘭盤等，用于將傳感器固定在變壓器繞組或鐵芯上。

系統優勢

• 高精度與穩定性：測溫精度可達±1℃，分辨率0.1℃，且不受光源強度、傳輸損耗等因素影響。
• 抗電磁干擾：光纖傳感器和傳輸信號均為非金屬，不受電磁場干擾，適用于強電磁環境。
• 電氣絕緣性能好：傳感器和光纖不導電，不會對變壓器的電場和磁場產生影響。
• 長期穩定性：傳感器安裝完成后無需二次標定，使用壽命長，可達30年。
• 實時監測與預警：可實時監測繞組和鐵芯的熱點溫度，及時發現過熱隱患，避免事故發生。

應用場景

• 干式變壓器：通過將測溫光纖固定在繞組線圈及鐵芯澆注預留孔內，實時監控其真實溫度，減小間接測溫誤差。
• 油浸式變壓器：內置式測溫單元可實現對繞組和鐵芯的溫度監測，外置式測溫單元可用于監測變壓器油表面溫度。
• 其他電力設備：如開關柜、環網柜電纜接頭等，也可采用熒光光纖溫控系統進行溫度監測。

技術參數（數據網絡收集 不代表本公司具體產品，資料聯系我們索?。?/h3>

項目	性能指標
測溫范圍	-40℃～260℃
測溫精度	±1℃
分辨率	0.1℃
通道數	1-16通道可選
通信接口	RS485、USB、4-20mA等
電源	DC24V 或 AC220V

功能特點

• 實時顯示繞組和鐵芯溫度。
• 超溫報警、超高溫跳閘功能。
• 風機自動啟?？刂啤?/div>
• 數據存儲與遠程監控功能。
• 支持多種通信協議，如Modbus。

1.?抗電磁干擾能力強

2.?電絕緣性好

3.?高精度與高穩定性

4. 多點測量能力

5.?長壽命與低維護成本

6.?適應惡劣環境

7.?智能預警與實時監控

8.?安裝與使用靈活

顯示功能：可同時顯示變壓器繞組溫度、油溫以及各種運行狀態信息，部分產品還具備背光功能，方便在光線較暗的環境下查看。
測量精度：測量精度較高，如采用高精度的溫度傳感器和先進的信號處理技術，能夠?qū)崿F(xiàn)對變壓器溫度的精確測量，測量精度可達到±1℃。
控制功能：具有智能的溫度控制功能，能夠根據變壓器的溫度變化自動控制冷卻設備的啟停，還可設置多級溫度控制，實現精細化的溫度控制。
報警功能：具備完善的溫度報警功能，當變壓器溫度超過預設的報警值時，會發出聲光報警信號，報警信號還可以通過繼電器輸出，方便與其他設備進行聯動控制。同時，還可記錄報警歷史信息，方便用戶查詢和分析。
其他功能：一些溫控顯示儀還具備“黑匣子”功能，可查看停電前瞬間各相繞組的溫度值；具備冷卻風機激勵功能，可設定風機定時啟停的時間間隔；還可進行測量值數字補償設定，對測量值進行校正。

變壓器光纖溫度控制器

工作原理：主要由光纖傳感器和測量?jī)x表組成，光纖傳感器利用光纖技術作為溫度傳感器，當變壓器內部或表面的溫度達到預定值時，傳感器通過光纖將信號傳輸?shù)綔y(cè)量?jī)x表中，測量?jī)x表進一步處理并將結果反饋給運行控制系統。
優勢：相比傳統溫度控制方法，具有快速響應的溫度測量方式，可避免傳統溫度測量設備的局限性；能實現遠距離的信號傳輸和測量，在遙遠的地理位置、極端環境或連續測量時提供可靠的性能；光纖傳感器使用壽命長、易于安裝和維護。
應用范圍：廣泛應用于電力系統中的變壓器、導電電纜、電源電纜等設備的溫度監測，如在電網工程中實現了變壓器溫度監測，某公司的大型變壓器出現溫度升高狀況時，使用該控制器進行了快速響應和精準測量。
功能特點：干式變壓器光纖溫控系統具有多路測溫顯示功能，采用AC220V交流供電，提供RS485通信接口，4-20mA模擬量輸出，繼電器輸出，可超溫報警、控制風機啟停，設備最大可采集多路光纖解調通道。
產品種類：根據變壓器類型不同，有適用于干式變壓器的光纖溫控器，如華光天銳干式變壓器光纖溫控系統；也有適用于油浸式變壓器的光纖溫控器，如英諾科技油浸式變壓器油面/繞組光纖溫控器。

以上信息為網絡轉載 不代表本公司任何產品。

工作原理

• 熒光光纖測溫原理 ：熒光光纖溫度傳感器是以稀土發光離子摻雜的熒光晶體或有機熒光染料作為感溫介質，利用其熒光強度比、熒光壽命或熒光波長隨溫度的變化來測量溫度。通常，熒光材料吸收光后發出的熒光強度、波長及衰減時間等特性會隨溫度改變，通過檢測這些變化并與預先校準的溫度關系曲線對比，就能精準測得溫度。
• 智能操控原理 ：智能操控部分以微處理器為核心，通過采集熒光光纖傳感器傳輸?shù)臏囟葦?shù)據，運用預設的控制算法和邏輯進行數據處理與分析，實現對被測對象的實時溫度監測、故障預警、狀態顯示以及遠程通信等功能。

系統組成

• 熒光光纖溫度傳感器 ：作為測溫系統的核心部件，其直接接觸被測物體并感知溫度變化。根據應用場景不同，有多種封裝形式，如適用于高壓電氣設備觸頭溫度測量的傳感器可埋入設備觸頭中或安裝在附近，耐高溫、耐腐蝕且絕緣性能好。
• 測溫主機 ：主要負責接收來自傳感器的信號，對信號進行放大、濾波、模數轉換等處理，再經計算得出實際溫度值。測溫主機通常具備多通道輸入，可同時連接多個傳感器，實現對多個測溫點的實時監測，并能將采集到的溫度數據通過通信接口上傳至上位機或其他監控系統。
• 智能控制單元 ：接收測溫主機傳輸?shù)臏囟葦?shù)據，進行分析、判斷和處理。具備故障診斷功能，能根據溫度變化趨勢和預設閾值，及時判斷設備是否存在過熱故障及故障的嚴重程度；可實現自動報警，當溫度超過設定的報警值時，立即通過聲光報警、短信報警等方式提醒工作人員；還能進行遠程通信與監控，支持多種通信協議，如 RS485、以太網、Wi-Fi 等，方便用戶在遠方通過手機 APP、網頁等方式實時查看設備溫度狀態和接收?qǐng)?bào)警信息。
• 電源模塊 ：為整個裝置提供穩定的電源支持，一般采用寬電壓輸入設計，能適應不同的供電環境，部分裝置還具備電源冗余功能，確保在供電異常時系統仍能正常工作。

優勢特點

• 電氣絕緣性能好 ：熒光光纖傳感器本身不導電，且具有良好的絕緣性，可有效避免電磁干擾和電擊穿等問題，在高壓電氣設備測溫應用中，能保證測量精度的同時，確保設備和人員的安全。
• 耐高溫高壓 ：能夠在惡劣的高溫高壓環境下穩定工作，不受環境溫度和壓力變化的影響，適用于各種復雜的工業現場和特殊設備的溫度監測。
• 抗電磁干擾能力強 ：熒光光纖傳感器基于光信號傳輸，不受電磁場的干擾，信號傳輸穩定可靠，測量精度高，在強電磁干擾的環境中仍能準確測量溫度，確保測溫?cái)?shù)據的真實性和可靠性。
• 高精度與高分辨率 ：可實現高精度的溫度測量，通常精度可達 ±0.5℃甚至更高，分辨率可達到 0.1℃，能夠精確反映被測物體的溫度變化。
• 實時監測與快速響應 ：能夠?qū)崟r(shí)采集溫度數據，并快速做出響應，及時發現設備的溫度異常變化，為設備的安全運行提供有力保障。
• 遠程監控與智能管理 ：通過遠程通信功能，用戶可隨時隨地對設備進行遠程監控和管理，實現智能化的設備運維，提高工作效率，降低人工成本。

應用領域

• 電力系統 ：用于電力變壓器繞組溫度監控，可實時測量變壓器繞組的熱點溫度，防止繞組因過熱而損壞，延長變壓器的使用壽命；監測高壓開關柜中梅花觸頭和靜觸頭咬合處的溫度，確保開關柜的安全運行；還可對高壓斷路器滅弧室、大電機定子、軸瓦、端部匯流環等高壓電氣設備的溫度進行在線監測，提高電力系統的可靠性和安全性。
• 工業領域 ：在鋼鐵冶金行業中，可用于監測煉鋼爐、軋鋼機等設備的關鍵部位溫度，優化生產工藝，提高生產效率和產品質量；在煤炭開采領域，可對煤礦井下的機電設備、巷道等進行溫度監測，預防火災和瓦斯爆炸等事故；在石油化工行業，可用于監測反應釜、儲罐、管道等設備的溫度，確保生產過程的安全和穩定。
• 其他領域 ：在軌道交通中，可監測列車牽引電機、制動系統等部件的溫度，保障列車的運行安全；在生物醫療領域，可用于醫療設備的溫度監測和控制，如磁共振成像設備（MRI）的超導磁體溫度監測等；在食品安全領域，可對食品加工、儲存過程中的溫度進行實時監測，確保食品的質量和安全。

國內廠家

• 福州英諾電子科技有限公司 ：2011 年成立，集研發、生產、銷售于一體，主要產品包括熒光式光纖測溫系統、油浸式變壓器光纖溫度在線監測系統等。與福州大學等高校合作研發出具有自主知識產權的熒光式光纖溫度傳感器，技術性能達國內先進水平。其熒光光纖測溫系統在高電壓、強電磁干擾等特殊環境下表現出色，能夠準確、穩定地進行溫度監測，產品應用領域廣泛，質量管控嚴格，售后服務便捷。
• 福州華光天銳光電科技有限公司 ：在光纖傳感技術方面技術積累深厚，與福州大學建立產學研深度合作。其熒光光纖測溫裝置具有耐高溫、抗腐蝕、絕緣性能良好等特點，測量精度高，在復雜電磁環境中能穩定工作，產品可應用于油浸式變壓器、干式變壓器、電力開關柜等的溫度在線監測，在行業內建立了良好的品牌知名度和口碑，定制化服務能力較強。

國外廠家

• 施耐德電氣 ：作為全球知名的電氣企業，在開關柜等電氣設備制造領域占據重要地位。其越來越多地將無線溫度監測等狀態感知技術集成到開關柜中，光纖測溫技術的應用也較為廣泛，能夠?yàn)橛脩籼峁└又悄芑拈_關柜溫度監測解決方案。
• ABB ：在電氣領域擁有深厚的技術底蘊和豐富的行業經驗，其變壓器溫度監測控制系統采用先進的傳感器技術和智能算法，能夠?qū)崟r(shí)、準確地監測變壓器的溫度變化，提供高精度的溫度測量數據，并具備良好的穩定性和可靠性。在開關柜光纖測溫方面也有相應的技術和產品應用，可根據用戶需求進行定制化設計，適用于各種規模和類型的開關柜溫度監測。
• 西門子 ：在變壓器溫度監測控制系統等方面技術成熟，產品質量可靠，系統能夠精確監測溫度，并實現自動化控制，具備先進的故障診斷和報警功能。在光纖測溫技術應用于開關柜領域也有一定的實踐和經驗，為用戶提供一個安全、高效的溫度監測方案。
• 雷泰 ：隸屬于美國丹納赫公司，其紅外測溫儀以高精度、高可靠性著稱，產品種類豐富，測量溫度范圍寬泛，能滿足從零下幾十度到數千攝氏度的不同測量需求，廣泛應用于工業、科研等多個領域。在開關柜光纖測溫方面，利用其在溫度測量領域的技術優勢，能夠提供高精度的溫度監測產品和解決方案。
• 美國 MOI 微米光學公司 ：是可調光學技術領域的領導者，致力于提供高精度、高分辨率的可調光技術及產品。其光纖測溫產品基于先進的可調光專利技術，具有出色的性能，廣泛應用于光纖傳感、生物和光通信系統等領域，能夠?yàn)殚_關柜光纖測溫提供高性能的光纖溫度檢測器。

工作原理

系統構成

• 熒光光纖傳感器 ：是系統的核心部件，通常由熒光材料、敏感探頭和光纖組成。熒光材料對溫度敏感，當受到激發光激發時會產生熒光，熒光的特性（如強度、波長或壽命）會隨溫度變化而改變，通過檢測這些變化即可得到被測物體的溫度。
• 光纖 ：作為傳輸介質，將熒光光纖傳感器采集到的光信號傳輸?shù)奖O(jiān)測系統。
• 監測系統 ：包括光纖測溫變送器、數據采集單元、分析處理單元和監控終端等。光纖測溫變送器將光信號轉換為電信號，數據采集單元對信號進行采集，分析處理單元對數據進行處理和分析，監控終端則用于顯示、存儲和管理溫度數據，并在溫度異常時發出報警信號。

監測部位

• 觸頭 ：包括動靜觸頭，是開關柜中關鍵的導電部件，其接觸狀態直接影響電流的傳輸和設備的運行安全。光纖測溫傳感器可直接安裝在觸頭表面或附近，實時監測觸頭的運行溫度，及時發現因接觸不良、電流過載等原因?qū)е碌挠|頭過熱問題。
• 母排 ：用于連接和傳輸電流，是開關柜內的主要導電部件之一。母排的連接處和彎曲處容易因接觸電阻增大而發熱，光纖測溫系統可對母排的關鍵部位進行溫度監測，確保母排的安全運行。
• 高壓電纜接頭 ：高壓電纜與開關柜的連接處是容易發熱的部位，其接觸電阻和電流密度較大，容易因接觸不良等原因產生熱量。光纖測溫傳感器可安裝在高壓電纜接頭處，實時監測其溫度變化，預防因過熱導致的絕緣損壞和火災事故。

系統優勢

• 抗電磁干擾能力強 ：光纖測溫不受電磁干擾的影響，即使在強電磁場環境下也能保證測量數據的準確性和可靠性，適用于開關柜內部的復雜電磁環境。
• 安全性高 ：光纖測溫系統不使用任何電子元件，不會產生火花或電磁輻射，降低了在易燃易爆環境下的安全風險。
• 測溫精度高 ：熒光光纖測溫系統能夠提供非常高的溫度測量精度，通?？梢赃_(dá)到 ±1℃甚至更高，可實現對開關柜內部溫度的精確監控。
• 長距離傳輸 ：光纖可以傳輸很長的距離，簡化了布線和安裝工作，適用于大型開關柜或分布在不同位置的開關柜的溫度監測。
• 多點測量 ：一個光纖傳感分析儀通道可接多個光纖溫度傳感器，能夠?qū)崿F(xiàn)對開關柜內多個關鍵部位的同時監測，全面掌握設備的溫度狀況。

應用案例

• 變電站 ：某供電公司變電站采用了開關柜光纖測溫系統，通過在開關柜的觸頭、母排和高壓電纜接頭等關鍵部位安裝熒光光纖溫度傳感器，實現了對設備溫度的實時監測。一旦溫度出現異常，系統會立即發出報警信號，并將具體報警信息通過語音和手機短信方式告知相關管理人員，提高了變電站的自動化水平和安全生產周期。
• 工礦企業 ：在某大型工礦企業的配電室中，安裝了開關柜光纖測溫裝置，運維人員可遠程實時查看開關柜內各測溫點的溫度數據，及時發現設備的過熱隱患，實現了設備的智能化運維，降低了運維成本和工作強度。
